【系统案例】KDZM-2000智能照明控制系统在海南省公共卫生临床中心项目的设计选型及应用
海南省公共卫生临床中心位于海口市美兰区海文高速罗牛山出口及琼文公路处，总建筑面积达 87581㎡（含地上 64581㎡、地下 23000㎡），涵盖医疗业务、科研教学、应急设施、地下车库兼人防等多元功能用房，是集医疗、科研、应急保障于一体的现代化公共卫生机构。
智能照明控制系统作为其智能化建设的核心模块，需满足医疗场景对光照精准度、安全性、节能性及智能化管理的特殊需求。
KDZM-2000智能照明控制系统是利用计算机、无线通讯数据传输、扩频电力载波通讯技术、计算机智能化信息处理及节能型电器控制等技术组成的分布式无线遥测、遥控、遥讯控制系统，来实现对照明设备的智能化控制。具有灯光亮度的强弱调节、灯光软启动、定时控制、场景设置等功能；并达到安全、节能、舒适、高效的特点。
系统中受控的负载直接与控制系统的控制模块相连所有组成单元(如：智能面板、移动感应器、光亮传感器)和控制模块(如：开关控制模块、窗帘控制模块都是通过一种通信介质)相互连接在一起。当一个智能面板的按钮被按下时，它通过通信介质总线向设定的控制模块以电信号的形式发出个指令，驱动器收到电信号后经过内置CPU进行信息处理然后再驱动负载实现相应的功能。
结合医疗场所照明需求特性，KDZM-2000智能照明控制系统采用分层分布式架构，实现 “感知 - 传输 - 控制 - 应用” 的闭环管理。
采用RS485总线，系统内传感器和驱动模块都有独立CPU，相互之间是对等关系，系统中任一传感器和驱动模块的损坏，不会影响其它无程序关联的系统元件的运行。

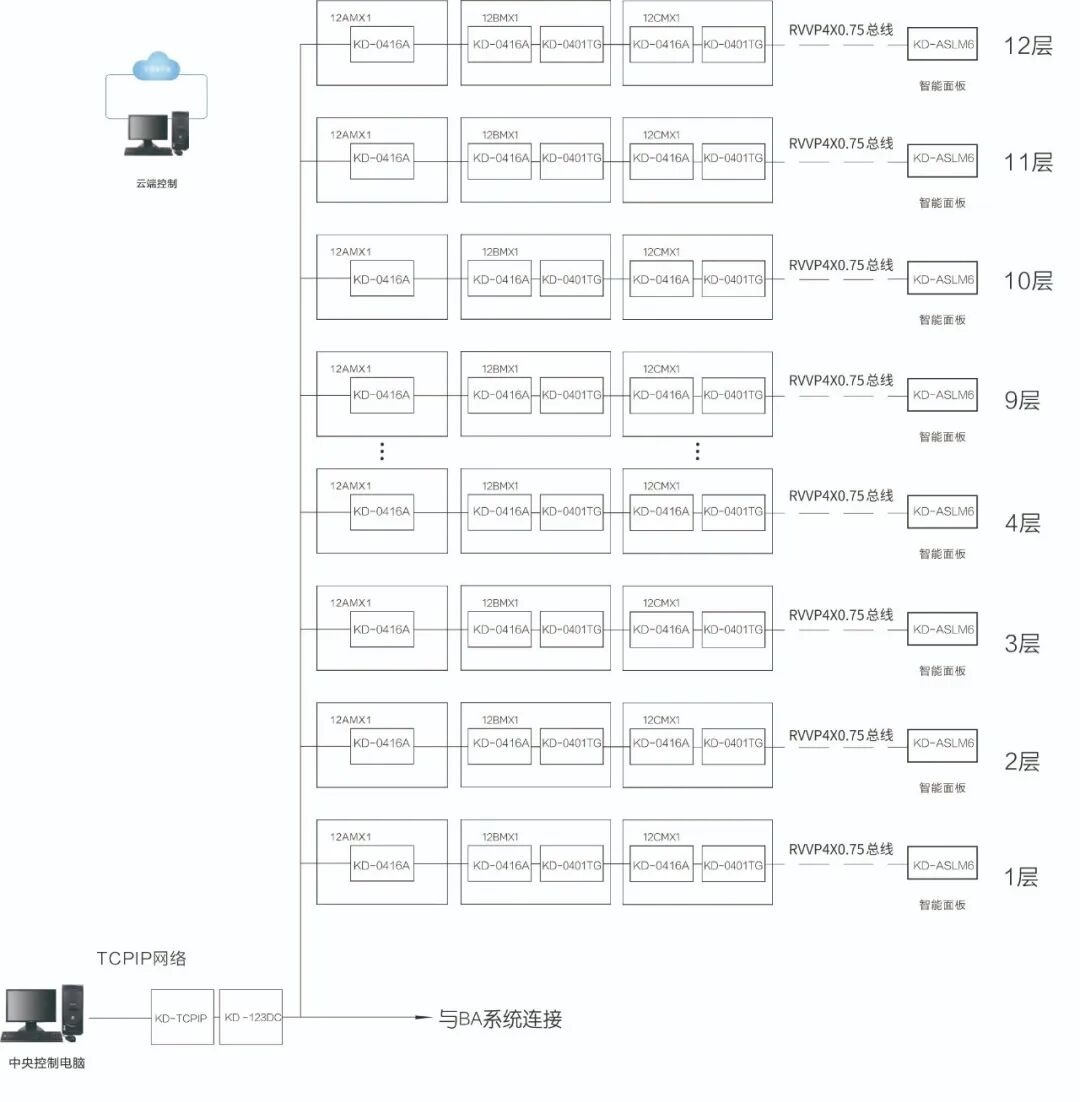

系统结构图说明:
1、该系统子网采用 K-Bus 总线电缆(RVVP4X0.75)连接至以太网。
2、每个子网络的总线最大长度为 1200m，最多元件数为 128 个。

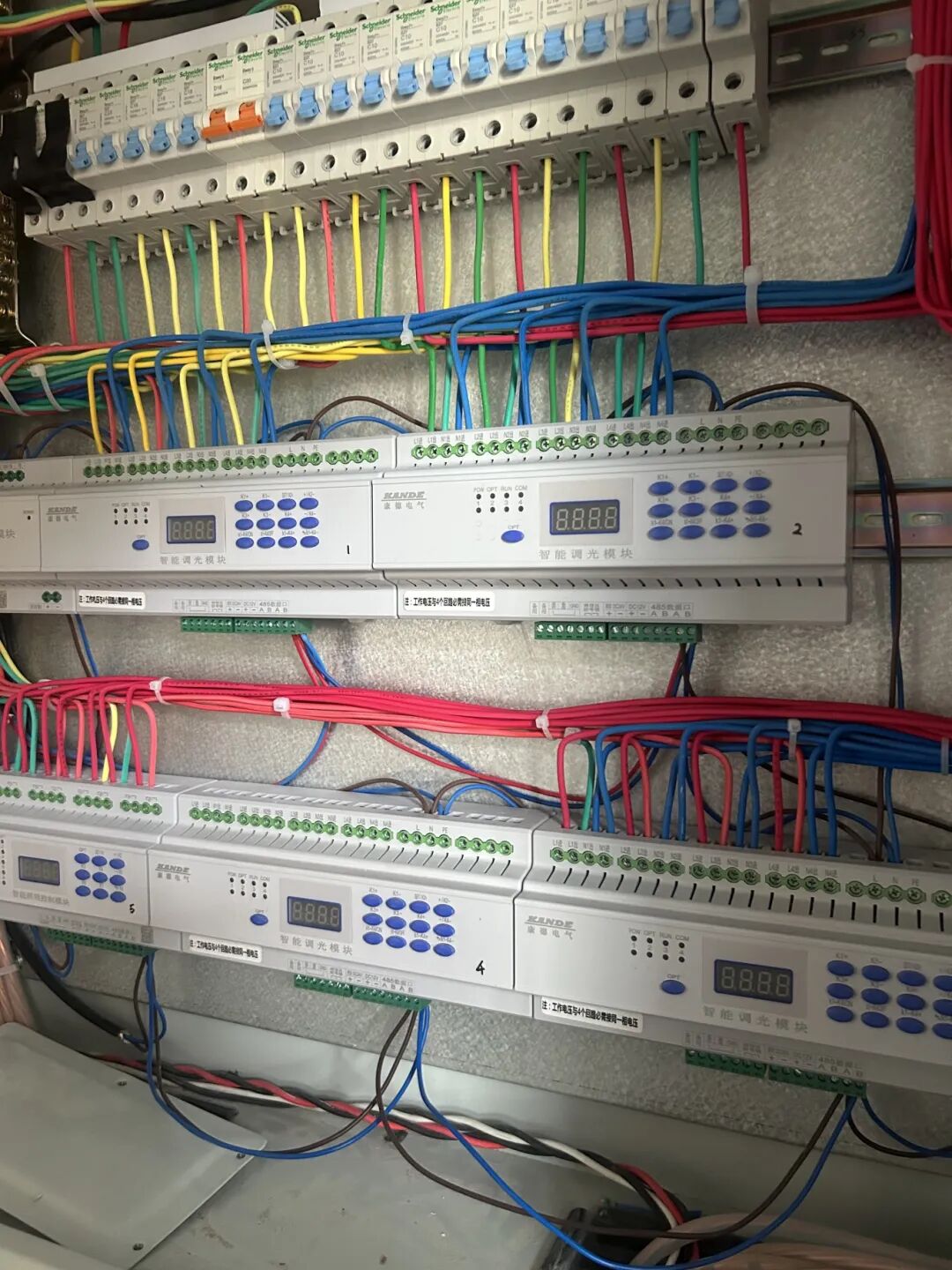

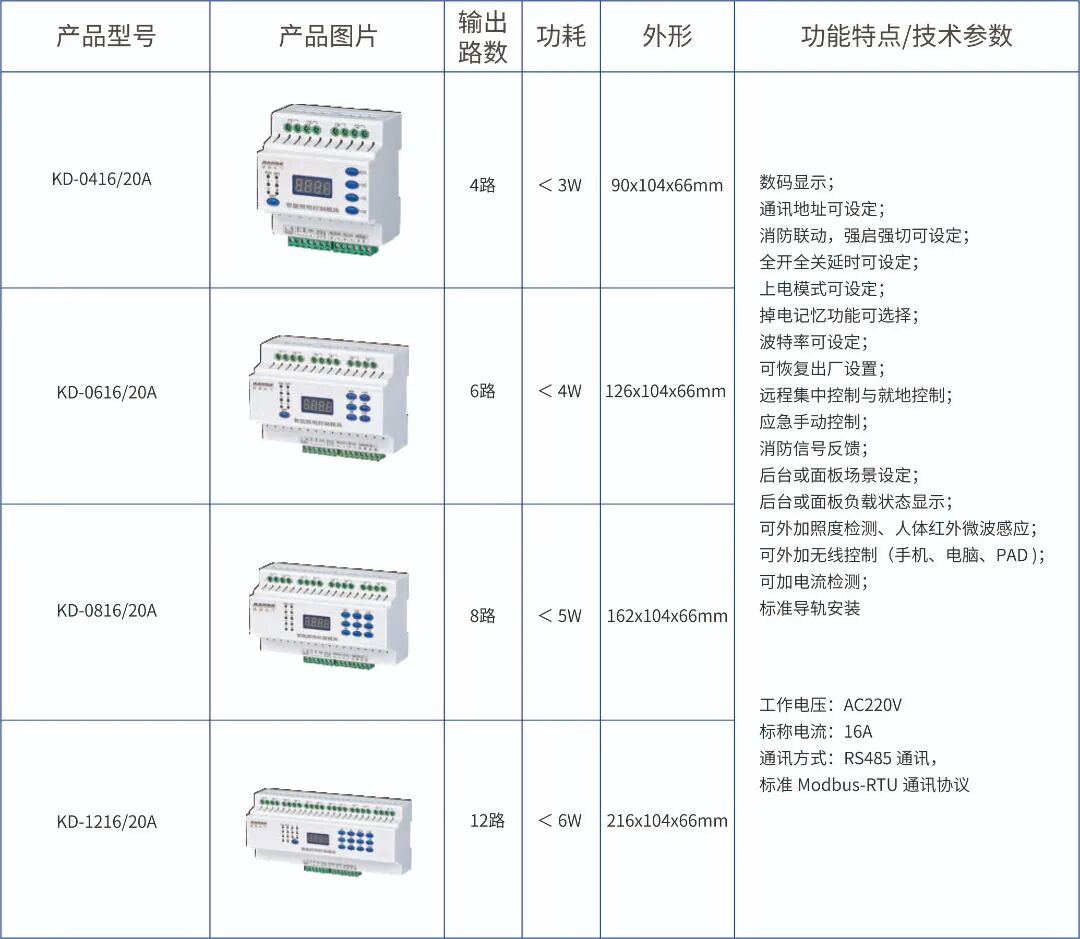

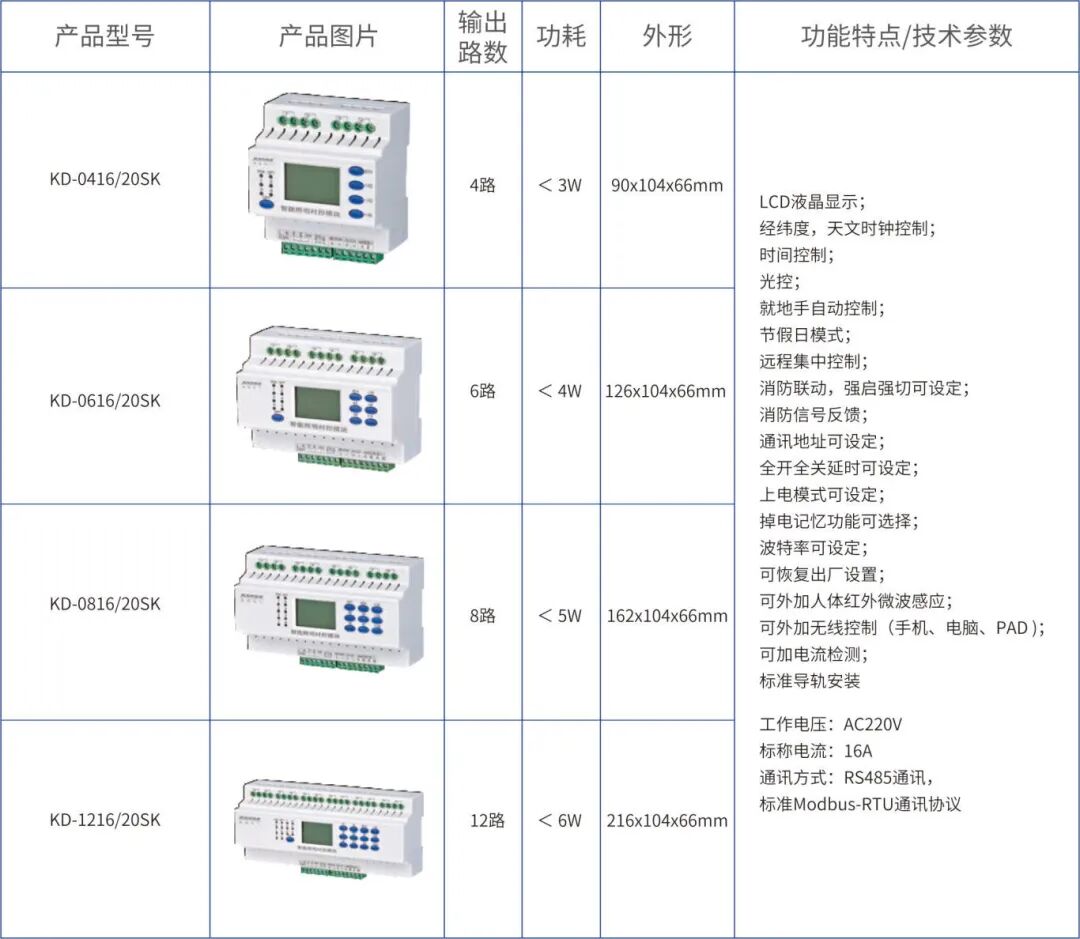

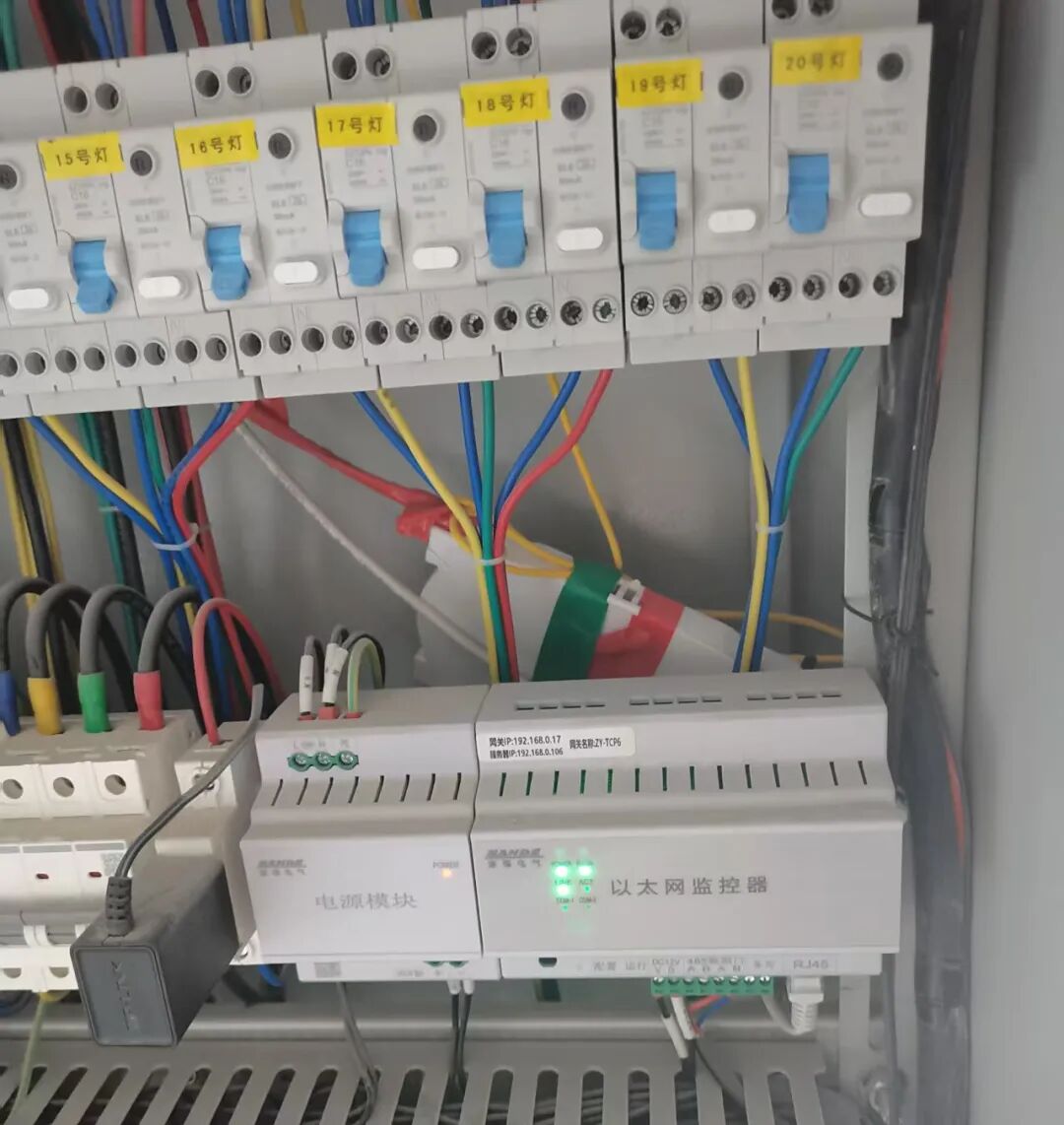

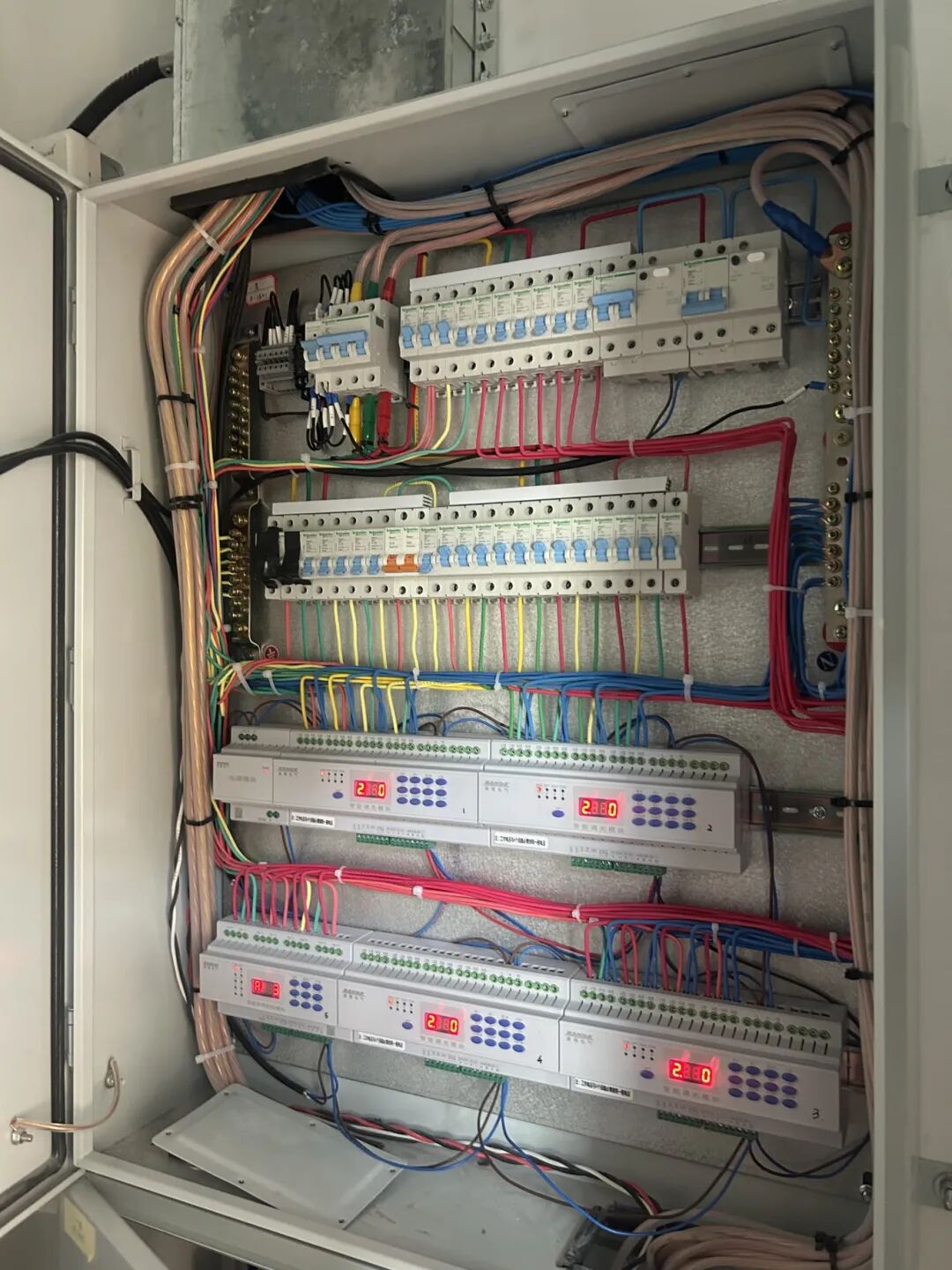

3、在照明配电箱中分散安装控制模块，用于控制灯光、电动窗等，控制模块采用标准导轨安装方式。
4、现场安装智能面板，可采用标准 86 底盒安装。

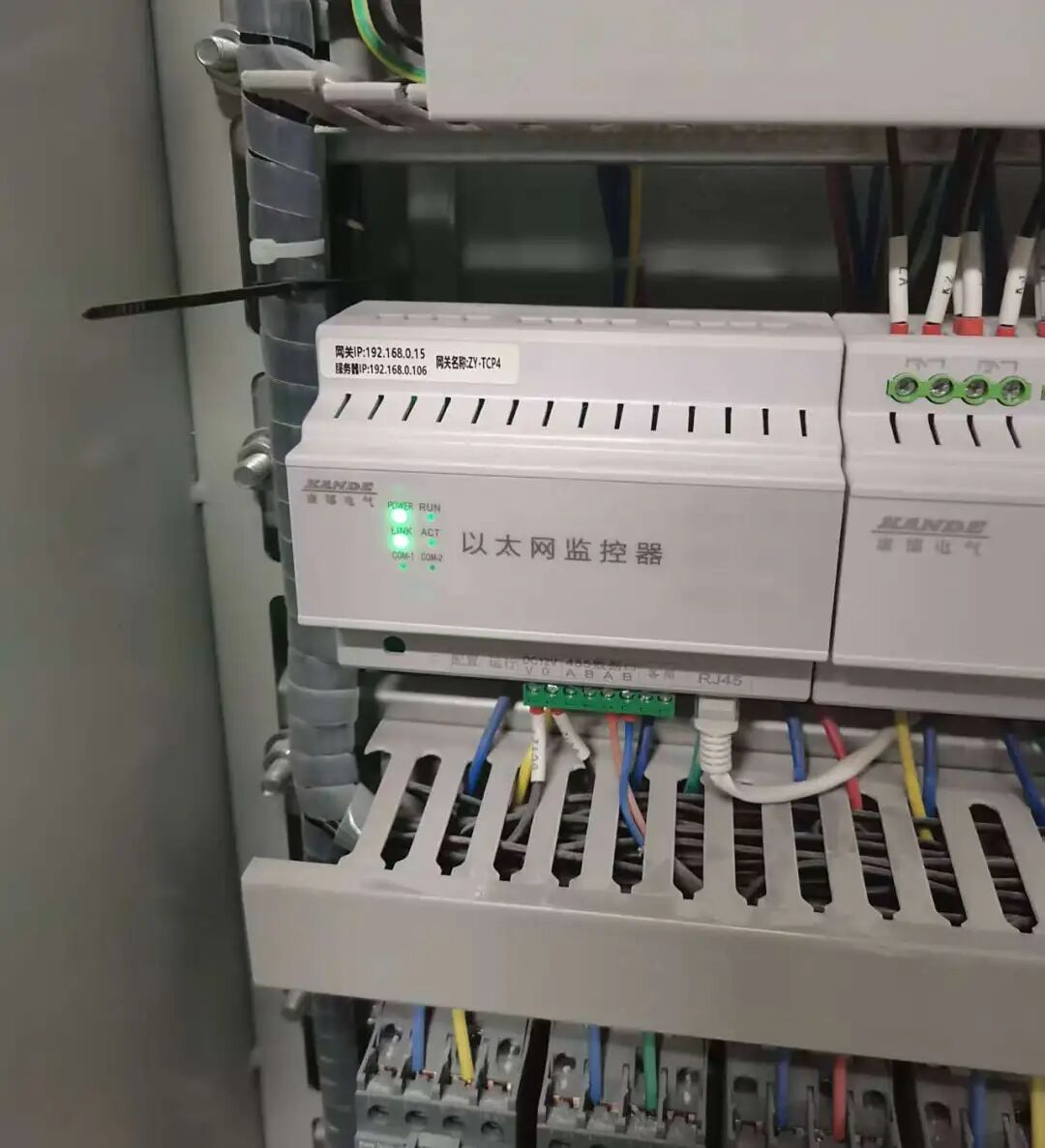

5、通过 RS485、USB 接口或以太网与中控电脑连接，中控电脑可对整个照明系统进行监视和控制。
6、开放式协议与 BA 系统连接。
回路划分说明：
为了避免因供电设备故障引起的相邻照明回路同时掉电，建议将相邻的两个照明回路划分到不同的配电箱中。
功脆说明

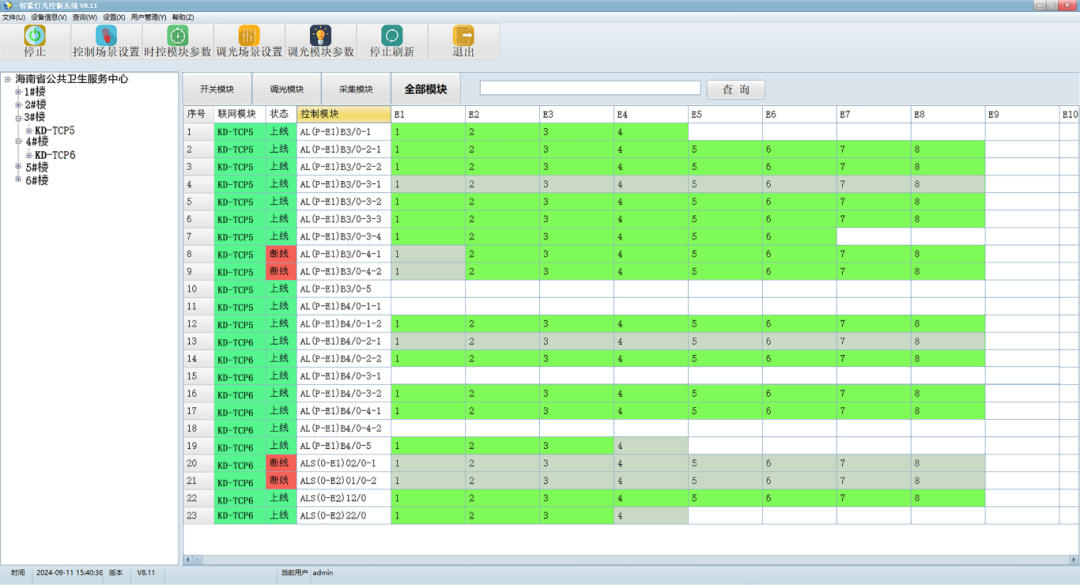

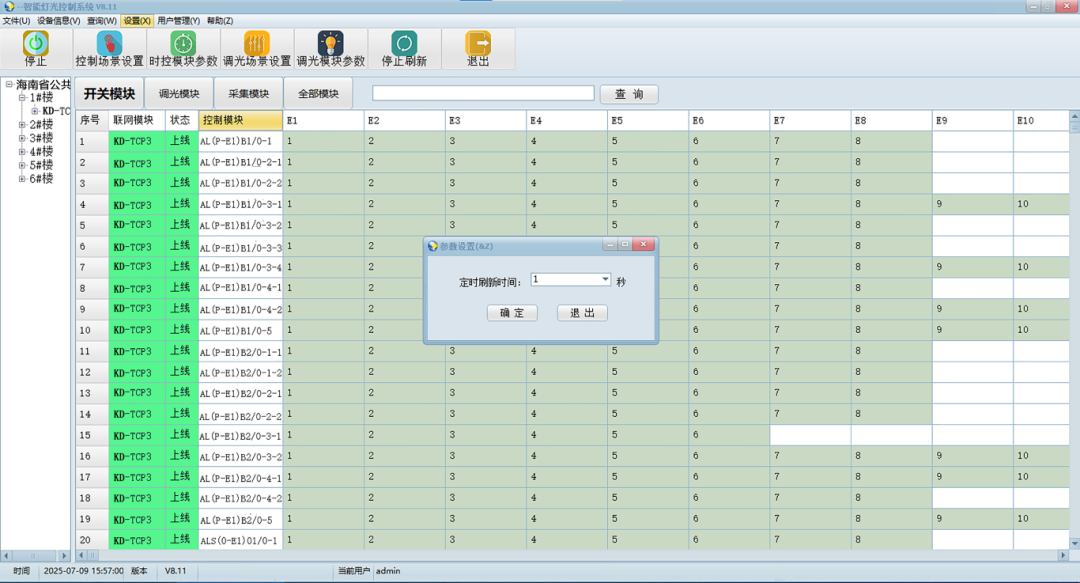

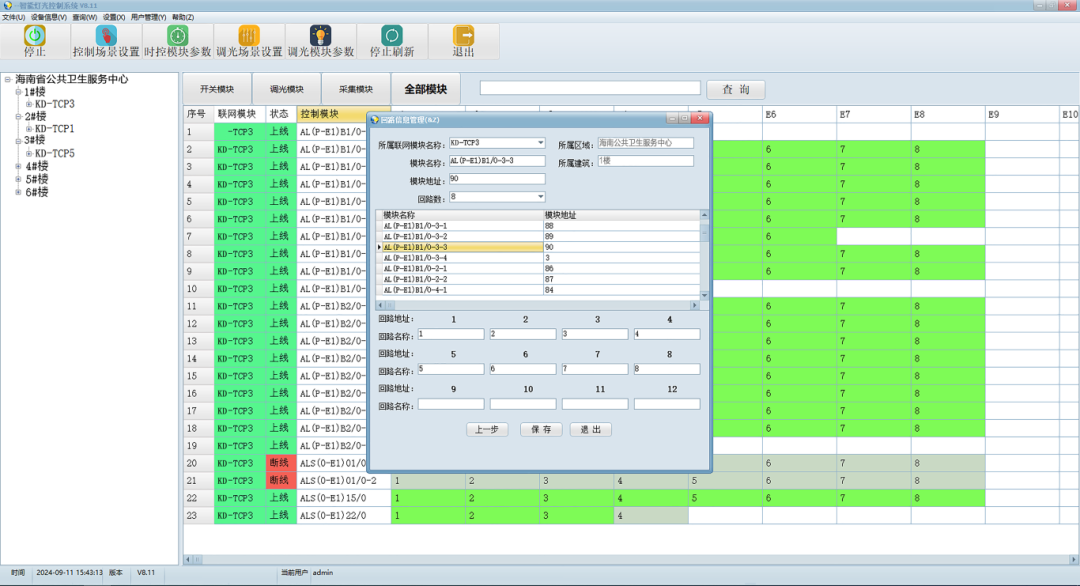

1、KDZM-2000智能照明控制系统可通过电脑图形化界面对临床中心的灯光进行集中监视和控制各种场景(例:大堂区域、门诊候诊大厅、住院部护士站、病房区域、公共区域等)各场景之间可随时相互切换，控制方便。
2、也可通过智能面板对灯光进行手动控制作为备用。
3、通过定时器可对公共通道及泛光照明进行定时开关。
KDZM-2000智能照明控制系统，主要用于照明的智能化集中控制管理，远程无线管理满足各种环境对照明的使用要求，解决大型建筑设施对照明的监控管理。
如:机场、高铁站、场馆、酒店、学校、医院、商场、景观等。
